CAD/CAM


In unserem Unternehmen wird das parametrische 3D-CAD-System SolidWorks mit speziellem Zusatzmodul für die Blechteilkonstruktion eingesetzt. Im Zusammenspiel mit dem CAM-System der TRUMPF-Maschinen sind die einzelnen Schritte der PROZESSKETTE BLECH von der Idee bis zum Fertigprodukt optimal aufeinander abgestimmt.

Mit unserem CAD/CAM-Paket werden insbesondere folgende Aufgabengebiete realisiert:

  • Erstellung der benötigten Daten für die 3D-Laserbearbeitung (Schneiden und Schweißen).

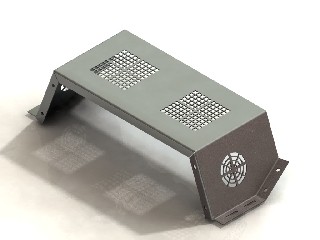

  • Fertigungsgerechte Konstruktion von Blechteilen, Blechbaugruppen und Schweißbaugruppen.
    Hierfür ist unser CAD-System über das Blechmodul direkt mit der Datenbasis der CAM-Software von Lasermaschinen und Abkantpresse verbunden. Somit werden schon bei der Konstruktion alle Fertigungsrandbedingungen beachtet, um ein optimales Endergebnis zu erreichen.

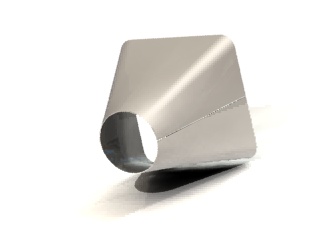

  • Schnelle und präzise Abwicklung komplizierter Blechteile wie Übergangsstücke, Freiformflächenabwicklungen u.a.

Selbstverständlich unterstützt unser System alle gängigen 2D-und 3D-CAD-Formate.
